能同时分离不同直径物料的多功能旋振筛筛格
新闻来源:河南新乡天太振动筛厂家 发布时间:2020-04-12

多功能旋振筛筛格的制作方法

    本技术涉及振动筛分设备,特别是一种用一个旋振筛筛格能同时完成三种不同直径物料分离的多功能旋振筛筛格


背景技术

    目前,烟草除尘用旋振筛筛格,在筛格底部安装有一个多孔弹跳球托盘,在托盘上面设有一层网片,网片的孔径<3mm,在网片与托盘中间设有多个尼龙环和弹跳球,在托盘的下面设有加强筋。这种结构的旋振筛筛格功能单一,在除尘时,烟粉烟尘中的麻丝形成的毛团与不过筛≥3mm的烟片混合在一起从一个混合物出口排出,使大约6%的烟片白白浪费掉。如果用其它办法对其再次分离,又增加了生产设备的投入,目前还没有解决这一问题的办法。


技术内容

    本技术的目的是提供一种用一个筛格能同时完成不过筛烟片和毛团分离的多功能旋振筛分格。本技术的技术解决方案是以如下方式完成的,它包括有一个旋振筛筛格,在筛格底部安装有一个多孔弹跳胶球托盘,在托盘上面设有一层可拆卸的网片,网片的孔径<3mm,在网片与托盘中间放有多个尼龙环和弹跳球,在托盘下面设有加强筋,其特征在于在托盘上面网片周围向下的筛格内同圆心设有一个环形筒体,在环形筒体与筛格内壁之间设有一个底部无孔的环形集料槽,在集料槽的上方装有一环形多孔板,环形多孔板上的孔径大于网片的孔径,在环形多孔板的一侧设有通向筛格外的毛团出口,在毛团出口另一侧的环形多孔板与底板集料槽之间设有通向筛格外的不过筛的烟片出口。本技术在一个筛格上设置两种目数的网孔和出口,一次完成三种物料的分离,具有结构简单,节约原料,降低成本的优点。

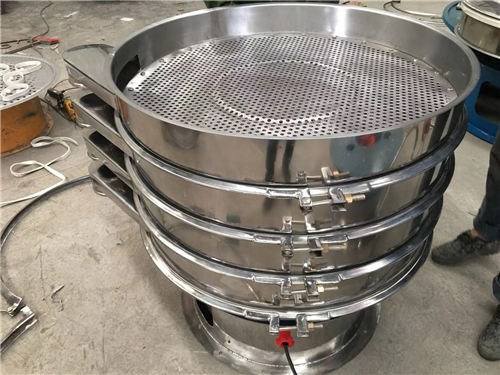

多功能旋振筛筛格

具体实施方式

    结合以上附图详细描述实施例,它包括有一个旋振筛筛格3,在筛格底部安装有一个多孔弹跳胶球托盘2,在托盘上面设有一层可拆卸网片6,网片的孔径<3mm,在网片与托盘中间放有多个尼龙环和弹跳球7,在托盘下面设有加强筋1,在托盘上面网片周围向下的筛格内同圆心设有一个环形筒体11,在环形筒体与筛格内壁之间设有一个底部无孔的环形集料槽,在集料槽的上方用螺钉8连接有一环形多孔板5,环形多孔板上的孔径大于网片的孔径,在环形多孔板的一侧设有通向筛格外的毛团出口9,在毛团出口另一侧的环形多孔板与底板集料槽之间设有通向筛格外的不过筛的烟片出口4。本技术将现有技术中的混合物出口10改进为毛团出口和烟片出口,使麻袋毛团和≥3mm的烟片分别接运动曲线排出,再回收利用。

    本技术由于在筛格上设有不同目数的网片和环形多孔板,并设置互相对称的两个切线出口即毛团出口和烟片出口,所以由旋振筛离心力的作用及三元运动使粉尘中的麻袋毛形成的毛团从集料槽上部,沿环形多孔板切线方向从毛团出口排出。而≥3mm的烟片从环形多孔板的孔中落至集料槽内,沿切线运动由出料口排出。本技术能将<3mm的烟末经中心网片落至底层排出筛格,同时将≥3mm的烟片及运行中形成的麻袋毛团在离心力作用下分别从两个切线出口排出。解决了三种混合物分离的难题。因此能将分离出来大约6%的烟片直接投入生产使用,降低了生产成本,不需要增加设备,操作方便,性能可靠。


实用要求

    多功能旋振筛筛格,它包括有一个旋振筛筛格,在筛格底部安装有一个多孔弹跳胶球托盘,在托盘上面设有一层可拆卸的网片,网片的孔径<3mm,在网片与托盘中间放有多个尼龙环和弹跳球,在托盘下面设有加强筋,其特征在于在托盘上面网片周围向下的筛格内同圆心设有一个环形筒体,在环形筒体与筛格内壁之间设有一个底部无孔的环形集料槽,在集料槽的上方装有一环形多孔板,环形多孔板上的孔径大于网片的孔径,在环形多孔板的一侧设有通向筛格外的毛团出口,在毛团出口另一侧的环形多孔板与底板集料槽之间设有通向筛格外的不过筛的烟片出口。


技术摘要

    一种多功能旋振筛筛格,它包括有一个旋振筛筛格,在筛格底部安装有一个多孔弹跳胶球托盘,在托盘上面设有一层可拆卸的网片,在网片与托盘中间放有多个尼龙环和弹跳球,在托盘下面设有加强筋,在托盘上面网片周围向下的筛格内同圆心设有一个环形筒体,在环形筒体与筛格内壁之间设有一个底部无孔的环形集料槽,在集料槽的上方装有一环形多孔板,环形多孔板上的孔径大于网片的孔径,在环形多孔板的一侧设有通向筛格外的毛团出口,在毛团出口另一侧的环形多孔板与底板集料槽之间设有通向筛格外的不过筛的烟片出口。本技术在一个筛格上设置两种目数的网孔和出口,一次完成三种物料的分离,具有结构简单,节约原料,降低成本的优点。
