超声波振动筛
新闻来源:河南新乡天太振动筛厂家 发布时间:2019-09-02

超声波振动筛

    新乡天太振动筛厂家根据多年精细分级的经验,在借鉴吸收同行先进技术的基础上,生产研制出的超声波振动筛也称超声波旋振筛,该振动筛采用先进的智能振动超声控制器,改变了单一频率带来不适应性和不可调性,真正实现超声波与振动筛的有机结合,性能上达到和超过国际同类产品的水平。解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,具有优越的性能!在超声波振动筛的性能上实现大的突破。筛分精度可提高1-99%,产量可提高1-10倍;真正满足500目以上工业化生产需要。


超声波振动筛特点:

1、在达到高精度、高网目筛分的同时,控制较窄的粒度范围。

2、可单层与多层使用,一套智能超声波发生器同时使用三个换能器。

3、筛网自洁功能:大于500目筛分,无网孔堵塞,无筛分效率衰减。

4、真正解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题。

5、保证所处理物料的特性不变。

6、筛分精度可提高1—99%,产量可提高1-10倍。


超声波振动筛应用范围:

400目、500目、600目筛分碳化硅、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉。


超声波振动筛技术参数:

超声波振动筛型号

CSB-400

CSB-600

CSB-800

CSB-1000

CSB-1200

CSB-1500

CSB-1800

有效筛分直径

340

540

730

900

1100

1400

1700

有效筛分面积

0.0907

0.2289

0.4183

0.6359

0.9499

1.5386

2.2687

筛网规格

80-600

层数

1-3

功率

振动电机

0.18

0.25

0.55

0.75

1.1

1.5

2.2

超声波振动筛结构:

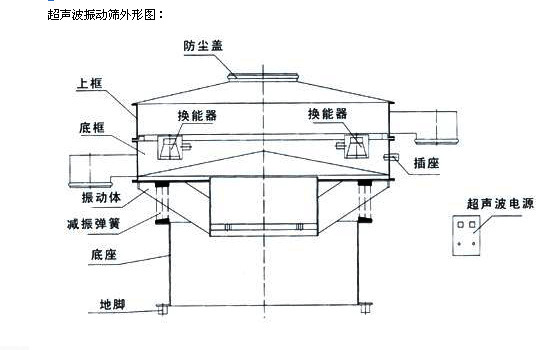

超声波振动筛外形图

    超声波谐振电源: 38KHz高频大功率超声波谐振电源。内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,无需人工调整,操作简单方便。长时间工作振荡器发热量低,工作状态稳定。

①高频连接线:超声波振荡器与超声波谐振电源之间采用电缆连接。

②连接器:航空连接插件。

③振荡器:高性能超声波转换器件。

④超声波网架:由外网架与共振环组成。

⑤筛网:适用于10目~635目。


超声波振动筛工作原理:

    超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振环上使共振环产生共振,然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。


超声波振动筛(超声波谐振电源)数据:

①电源输入:交流220V±10%   50~60Hz

②整机电流:≤0.6A

③高频电流:≤0.5A

④工作频率:38KHz

⑤工作模式:连续、 脉冲

⑥环境温度:-10~40℃


超声波振动筛使用说明:

一.超声波控制仪与旋振筛分别供电,旋振筛为三相供电,超声波电源为单相供电,二者均需可靠接地。

二.超声波谐振电源后面板接线盒中有红色(正极)和黑色(负极)两个接线柱,请分别把超声波连接电缆的红色与蓝色线与之连接,并检查连接可靠。连接电缆的航空插头端与振荡器连接,并保证密封固定牢固。

三.接好超声波谐振电源电源及超声波连接电缆线,检查无误后打开超声波电源开关。随着一声“滴”的声响,超声波谐振电源起动,显示窗口显示“P0”,并进入自检状态。几秒钟后显示窗口显示工作电流,频率自动搜索,30秒后超声波谐振电源进入正常工作状态。用手触筛网,筛网振感明显。

四.超声波谐振电源共有2种工作状态:连续工作状态(左边窗口显示:Cn,n为1~9数字)和脉冲工作状态(左边窗口显示:Hn,n为1~2数字),正常为连续工作状态。在连续工作状态下,按方式键,进入脉冲工作状态。在脉冲状态下按方式键,返回连续工作状态。在连续工作状态下按显示键,显示电源的中心频率(左边窗口显示:F-),再按显示键返回连续工作状态。


超声波振动筛连续工作状态:

超声波振动筛连续工作状态可进行功率调节。在连续工作状态下按调节按键(   、   )可以进行功率变换,其中C9功率大,C1功率小(调功率时左边窗口Cn闪烁,选好功率档位后按“方式”键进行确认,窗口闪烁停止,此状态记忆保存)。
