当前位置:新乡天太振动筛厂家 > 滚筒筛 > 滚筒筛
滚筒筛
新闻来源:河南新乡天太振动筛厂家 发布时间:2019-09-04

滚筒筛又称滚筒筛分机或圆通回转筛,是一代新型的筛料设备

    滚筒筛又称滚筒筛分机或圆通回转筛,是一代新型的筛料设备。滚筒筛首要有电机、减速机、滚筒安装、机架、密封盖、进出料口构成。全体与地平面成倾斜形态,外部被密封隔离罩所密封,以避免污染情况。经过变速减速系统使筛分筒在必然转速下扭转,物料自上而下经过筛分筒获得别离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

    滚筒筛可设有梳型清筛机构,在筛分进程中可经过梳型清筛机构与筛分筒的相对活动,到达对筛体不连续清算的结果,使筛分筒在整个任务进程中一直坚持洁净、不粘、不堵、不影响筛分结果。

    在滚筒筛运用进程中,运转迟缓平均,冲击振动很小、任务平稳、其装置简略,有时甚至不需求专门的根底。可以直接放置于平坦的地上或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简略、运用寿命长。是耐火资料、煤、河砂分级、砂石块分级中常常运用的设备。

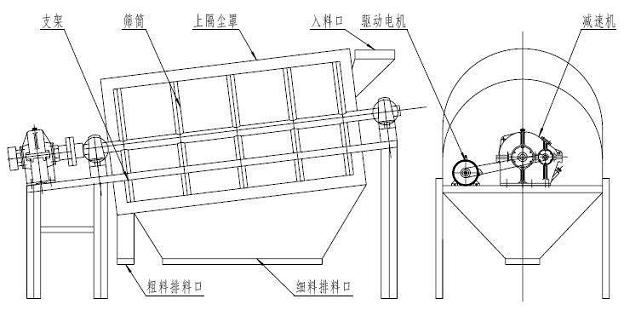

滚筒筛结构图:

滚筒筛结构图

滚筒筛功能特点:

1、物料顺应性广:滚筒筛普遍使用于各类物料筛分,无论是劣质煤、煤泥,照样煤烟以及其它类物料,都是顺畅进行筛分。

2、进料方法简略多样:我厂研制的反转筛进料口可依据现场实践设计,无论是皮带、漏斗或其它进料方法,不必接纳非凡办法,都可以顺利进料。

3、滚筒筛筛分效率高:设备可设有梳型清筛机构,在筛分进程中,不论进入筛分筒的物料多脏、多杂都可以筛分,然后进步了设备的筛分效率。

4、筛重量大、易于大型化

    在一样尺寸下,圆面积比其它型状的面积都大,因而其筛分有用面积就大,使物料能充沛接触筛网,因此单元工夫内筛重量就大。又因其构造简略,安插便利,技能新奇而成熟等特点,极易大型化。

5、本身能耗小

     我厂研制的滚筒筛电机功率小,是其它筛型的二分之一到三分之一,处置一样量物料而运转工夫仅为其它筛型的二分之一,因而能耗低。

6、任务情况好

     整个筛分筒可以用密封隔离罩所密封,彻底肃清了筛分轮回进程中的粉尘飞扬,块状分溅等景象,防止了对任务情况的污染。

7、设备噪音低

     滚筒筛在运转中,因为反转速度小,而且有密封隔离罩与外界隔离,使噪声无法传递到外部,然后降低了设备噪音。

8、运用寿命长,维修量小

     滚筒筛是由若干个圆环状网构成,其总筛分面积远弘远于其它筛型的筛分面积,再加上筛分效率高,设备运转工夫短,故而运用寿命较长 ,易损件少、维护量小。

9、检修便利


GTS滚筒筛型号说明:

GTS □ □

 ┬ ┬ ┬

 │ │ │

 │ │ │

 │ │ │

 │ │ └————————————— 滚筒筛长度dm

 │ │

 │ └——————————————- 滚筒筛外筛直径

 │

 └———————————————— 滚筒筛分机代号


滚筒筛适用范围:

  1.石料场中用于大小石子分级.以及分离出泥土和石粉.

  2.沙石场中用与沙石分离.

  3.煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)

  4.化工行业,选矿行业用于大小块状物分级及分离粉状物质.


滚筒筛技术参数:

型号简体规格(m)简体倾角简体转速(转/分)筛孔尺寸(mm)最大进料粒度(mm)产量(m3/h)电机功率(kw)
筛孔(2mm)筛孔(20mm)
GTS820Φ0.8X2322-20网孔尺寸X2.57303
GTS830Φ0.8X3322-20网孔尺寸X2.58503
GTS1030Φ1X3252-20网孔尺寸X2.510604
GTS1040Φ1X4252-20网孔尺寸X2.511804
GTS1230Φ1.2X3202-20网孔尺寸X2.5121005.5
GTS1240Φ1.2X4202-20网孔尺寸X2.5141205.5
GTS1250Φ1.2X5202-20网孔尺寸X2.5151405.5
GTS1530Φ1.5X3172-20网孔尺寸X2.5161205.5
GTS1540Φ1.5X4172-20网孔尺寸X2.5181507.5
GTS1550Φ1.5X5172-20网孔尺寸X2.52018011
GTS1560Φ1.5X6172-20网孔尺寸X2.52220011


PS:滚筒筛密封隔离上罩可以拆开,拆开后不影响机械正常运转,而且使得检修十分便利。如有其它疑问可直接联系振动筛厂家天太!
