当前位置:新乡天太振动筛厂家 > 直线振动筛 > 直线振动筛
直线振动筛
新闻来源:河南新乡天太振动筛厂家 发布时间:2019-09-04

    直线振动筛又称轻型直线筛,用于粉状或颗粒状干式物料的筛分或液体物料的过滤,筛分最细可达到325目/英寸。直线振动采用角度可调控的激振源,根据客户筛分过滤要求可单层或多层使用,最多可达到五层。直线筛筛框一般为木质结构,若筛分腐蚀性物料时,与物料接触部分可以采用不锈钢制作。

直线振动筛

一、直线振动筛工作原理:

  ZS直线振动筛为双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此该振动筛的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。


二、直线振动筛型号说明:

Z----------直线(运转轨迹)

S----------筛分机

1020-------筛面尺寸(1000mm宽x2000mm长)

1----------一层(一层筛网二个出料口)

S----------(304不锈钢)钢板材质


三、直线振动筛主要适用行业:

  直线振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

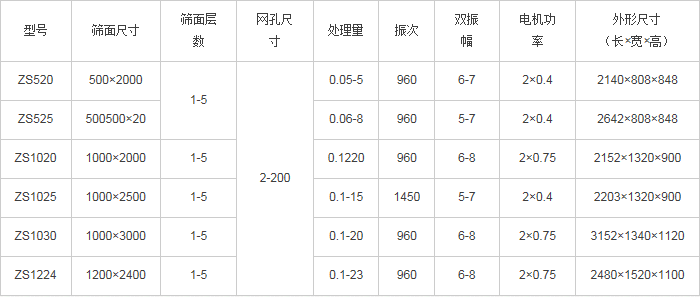

四、直线振动筛技术参数:

直线振动筛技术参数

五、直线振动筛结构特点:

  直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

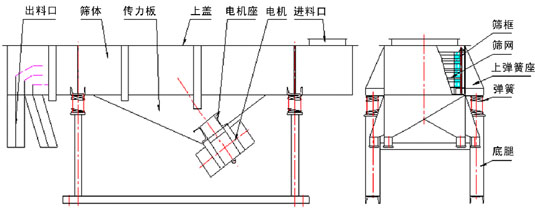

六、直线振动筛结构图

直线振动筛技术参数

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。


七、直线振动筛使用和维护注意事项:

1.在直线振动筛运行时减震弹簧处不可站人,因为直线筛的振动力非常强劲,一旦弹簧由于老化或腐蚀等原因出现松动筛机运行时很可能出现崩断现象,所以筛机减震系统处不得站人;

2.上料时尽量均匀布料。均匀布料可有效的延长筛网的使用寿命,降低设备维护成本;

3.振动电机应定期检查,虽然电机甩块部位有防护罩保护,但长期使用时螺丝也会出现松动,所以定期检查直线振动筛各部件是不可忽视的环节;

4.停机维护工作是重中之重。由于直线振动筛多用于筛选粒度较大的物料,所以生产结束后应及时清理筛面残留物和筛箱内部残留物,为下次使用做好准备。
