不锈钢直线筛
新闻来源:河南新乡天太振动筛厂家 发布时间:2019-09-02

不锈钢直线筛

    我厂生产的不锈钢直线振动筛是多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。不锈钢直线筛优异的产品质量和性能赢得了用户的肯定和赞誉。


一、不锈钢直线振动筛工作原理

  DZSF直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。*给料粒度不大于10mm。


二、DZSF1020-1S不锈钢直线振动筛型号说明:

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF--------------------------------筛分机

1020-----------------------------筛面尺寸(1000mm宽x2000mm长)

1----------------------------------一层(一层筛网二个出料口)

S----------------------------------钢板材质【S代表不锈钢】


三、不锈钢直线振动筛工作特点

  该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。


四、DZSF不锈钢直线振动筛主要适用行业

  该不锈钢直线振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。不锈钢直线振动筛型号


五、DZSF不锈钢直线振动筛筛分原理

  物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

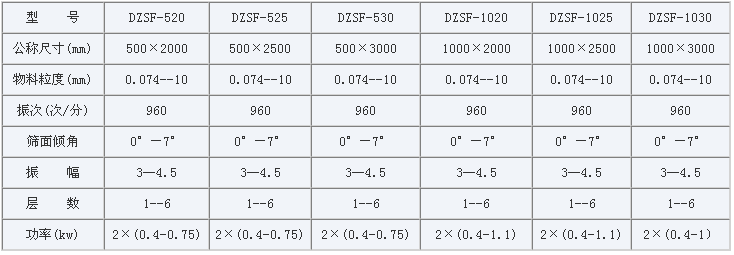

六、不锈钢直线振动筛主要技术参数和外形尺寸

不锈钢直线振动筛主要技术参数

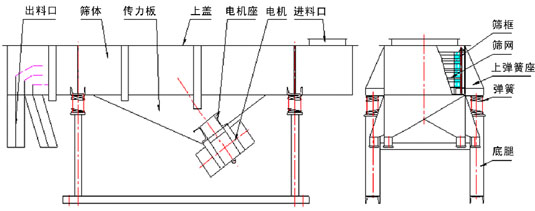

七、不锈钢直线振动筛结构说明

不锈钢直线振动筛结构说明

  该直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

  4、振动电机(使用与维修方法详见振动电机使用说明书)。

  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
